想要全面了解擺線針輪行星減速機 往這里瞧

導讀：擺線針輪行星減速機的典型結構，采用擺線針齒嚙合的新穎傳動裝置。它主要是由行星架、行星輪、中心輪和輸出機構四部分組成。其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。

擺線針輪減速機采用擺線針齒嚙合、行星式傳動原理，所以通常也叫行星擺線減速機，行星擺線針輪減速機可以廣泛的應用于石油、環保、化工、水泥、輸送、紡織、制藥、食品、印刷、起重、礦山、冶金、建筑、發電等行業。

擺線針輪減速機作為驅動或減速裝置，采用擺線針齒嚙合的新穎傳動裝置，其獨特的平穩結構在許多情況下可替代普通圓柱齒輪減速機及蝸輪蝸桿減速機，因此，行星擺線針輪減速機在各個行業和領域被廣泛的使用，受到廣大用戶的普遍歡迎。

一、擺線針輪行星減速機的結構

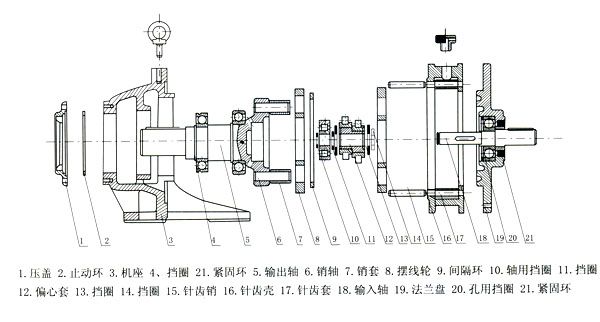

擺線針輪行星減速機的典型結構，它主要是由四部分組成：

（1）行星架由輸入軸和雙偏心套組成，偏心套上的兩個偏心方向互成180度。

（2）行星輪又稱擺線輪，其齒形通常為短幅外擺線的內側等距曲線。按運動要求，一個行星輪就可傳動，但為使輸入軸達到靜平衡和提高承載能力，對于一齒差針擺傳動，常采用兩個完全相同的奇數齒的行星輪（二齒差針擺傳動不受此限），裝在雙偏心套上，兩輪位置正好相差180度。行星輪（擺線輪）和偏心套之間裝有用以減少摩擦的滾子軸承（稱為轉臂軸承），為節約徑向空間，滾動軸承通常均采用不要外座圈的滾子軸承，而以擺線針輪減速機的內孔表面直接作為滾道。近年來，優化設計的結構常將雙偏心套與軸承做成一個整體，稱整體式雙偏心軸承。

（3）中心輪又稱擺線針輪，針齒殼上裝有一組針齒銷，通常針齒銷上還裝有針齒套。

（4）輸出機構這種常采用銷軸式輸出機構。

二、擺線針輪減速機傳動原理及特點

行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。

當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

高速比和高效率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大。

結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。

運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在非常小的程度。

使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

設計合理，維修方便，容易分解安裝，需要的零件個數少以及簡單的潤滑，使擺線針輪減速機深采用戶的信賴。

三、維保用潤滑油注意事項

如果出廠加油的話，一般都是潤滑脂，使用二硫化鉬-2或ZL-2鋰基潤滑脂等油脂

1、臥式擺線減速機在正常情況下采用油池潤滑，油面高度保持在視油窗的中部即可，在工作條件惡劣，環境溫度處于高溫時可采用循環潤滑。

2、擺線針輪減速機在常溫下一般選用40#或50#機械油潤滑，為了提高減速機的性能、延長擺線針輪減速機的使用壽命，建議采用70#或90#極壓齒輪油，在高低溫情況下工作時也可應重新考慮潤滑油。

3、立式安裝行星擺線針輪減速機要嚴防油泵斷油，以避免減速機的部件損壞。

4、加油時可旋開機座上部的通氣帽即可加油。放油時旋開機座下部的放油塞，即可放出污油。該減速機出廠時內部無潤滑油。

5、第一次加油運轉100小時應更換新油，（并將內部污油沖干凈）以后再連續工作，每半年更換一次（8小時工作制），如果工作條件惡劣可適當縮短換油時間，實踐證明減速機的經常清洗和換油（如3-6個月）對于延長減速機的使用壽命有著重要作用。在使用過程中應經常補充潤滑油。 　　

因為出廠時的減速機為了便于裝卸和運輸．一般都不注入潤滑油，在使用前才注入潤滑油，常溫下推薦使用N150極壓工業齒輪油。潤滑油更換周期：減速機在初次運轉200小時后須進行第一次更換潤滑油，更換時應去殘存圬油。初次換油后,以后每天連續工作lO個小時以上的減速機．應每隔3個月更換一次潤滑油、每天工作不超過10個小時的減速機，應每隔6個月更換一次潤滑油。己長期沒有使用的減速機(一般在12個月以上)在重新使用前，必須更換潤滑油，不同型號的潤滑油不能混用！
