伺服電機減速機是一種用途廣泛的工業產品，其性能可與其它軍品級減速機產品相媲美，其額定輸入轉速最高可達到18000rpm，卻有著工業級產品的價格，被應用于廣泛的工業場合。 伺服的出現，是讓更多的工業自動化得以實現的可能。
伺服電機減速機是一種具有廣泛通用性的新性減速機，內部齒輪采用20CvMnT滲碳淬火和磨齒。整機具有結構尺寸小，輸出扭矩大，速比在、效率高、性能安全可靠等特點。本機主要用于塔式起重機的回轉機構，又可作為配套部件用于起重、挖掘、運輸、建筑等行業。

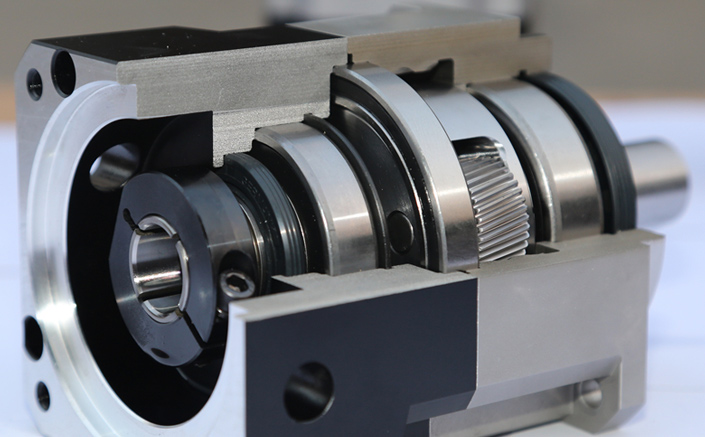

伺服電機減速機結構及特點概述
伺服電機減速機主要傳動結構為:行星輪,太陽輪,外齒圈。伺服電機減速機因?yàn)榻Y(jié)構原因,單級減速最小為3,最大一般不超過10,常見減速比為:3.4.5.7.10,15,20,25,30,35,40,50,70,80,100。減速機級數一般不超過3級減速,但有部分大減速比定制減速機有4級減速。
相對其他減速機,伺服電機減速機具有高剛性,高精度(單級可做到1分以內),(雙級可做到3分以內),高傳動效率(單級在95%-99%),高的 扭矩/體積比,終身免維護等特點。因?yàn)檫@些特點,伺服電機減速機多數是安裝在步進電機和伺服電機或無刷電機上,用來降低轉速,提升扭矩,匹配慣量。
伺服電機減速機額定輸入轉速最高可達到18000rpm(與減速機本身大小有關,減速機越大,額定輸入轉速越小)以上,工業級伺服電機減速機輸出扭矩一般不超過2000Nm,特制超大扭矩伺服電機減速機可做到10000Nm以上。工作溫度一般在-25℃到100℃左右,通過改變潤滑脂可改變其工作溫度。
重要參數
減速比：輸入轉速與輸出轉速之比。
級數：行星齒輪的套數。一般最大可以達到三級，效率會有所降低。
滿載效率：在最大負載情況下（故障停止輸出扭矩），減速機的傳遞效率。
工作壽命：減速機在額定負載下，額定輸入轉速時的累計工作時間。
額定扭矩：是額定壽命允許的長時間運轉的扭矩。當輸出轉速為100轉/分，減速機的壽命為平均壽命，超過此值時減速機的平均壽命會減少。當輸出扭矩超過兩倍時減速機故障。
噪音：?jiǎn)挝环重恉B（A），此數值實在輸入轉速3000轉/分，不帶負載，距離減速機1米距離時測量值。
回差：將輸入端固定，是輸出端順時針和逆時針方向旋轉，當輸出端承受正負2%額定扭矩時，減速機輸出端由一個微小的角位移，此角位移即為回程間隙，也稱“背隙”。單位是“分”，即一度的1/60。
優點：
伺服減速機是行業中人士對“行星減速機”的另一種稱呼，一般用于低轉速大扭矩的傳動設備，原理是把電動機、內燃機、馬達或其它高速運轉的動力通過減速機的輸入軸上的齒數少的齒輪嚙合輸出軸上的大齒輪, 從而達到減速的目的。
伺服減速機是結構比較緊湊，回程間隙小、精度較高，使用壽命很長，額定輸出扭矩可以做的很大。但價格略貴。行星減速器一般用于在有限的空間里需要較高的轉矩時，即小體積大轉矩，而且它的可靠性和壽命都比正齒輪減速器要好。正齒輪減速器則用于較低的電流消耗，低噪音和高效率低成本應用。
行星減速機的特點是體積小，輸出扭矩大，傳動效率高，只要有這些要求的地方都可以用，切割機、彎管機、斗輪機、水泥生產線、油脂加工、化肥、電廠、水泥、玻璃等等很多行業都會用到行星減速機。
應用領域
伺服電機減速機體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低。具有功率分流、多齒嚙合獨用的特性。最大輸入功率可達104kW。適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶、兵器和航空航天等工業部門行星系列新品種WGN定軸傳動減速器、WN子母齒輪傳動減速器、彈性均載少齒差減速器。
